mSpaceLock - Instrukcja montażu¶
Status dokumentu¶
Status: Obowiązujący
Data: 2025.08.20
Autor: Szymon Klause
| Wersja | Data | Zmiany |
|---|---|---|
| 1.0 | 2025.08.20 | Pierwsze wydanie |
Przegląd procesu¶
-
Czas pracy
Szacowany czas: 55 minut
-
Poziom trudności
Średni - wymagane doświadczenie
-
Zespół
1-2 osoby
-
Kontrola
Testy funkcjonalne wymagane
Narzędzia i materiały¶
Narzędzia - kliknij aby rozwinąć
| Nazwa | Specyfikacja | Zdjęcie |
|---|---|---|

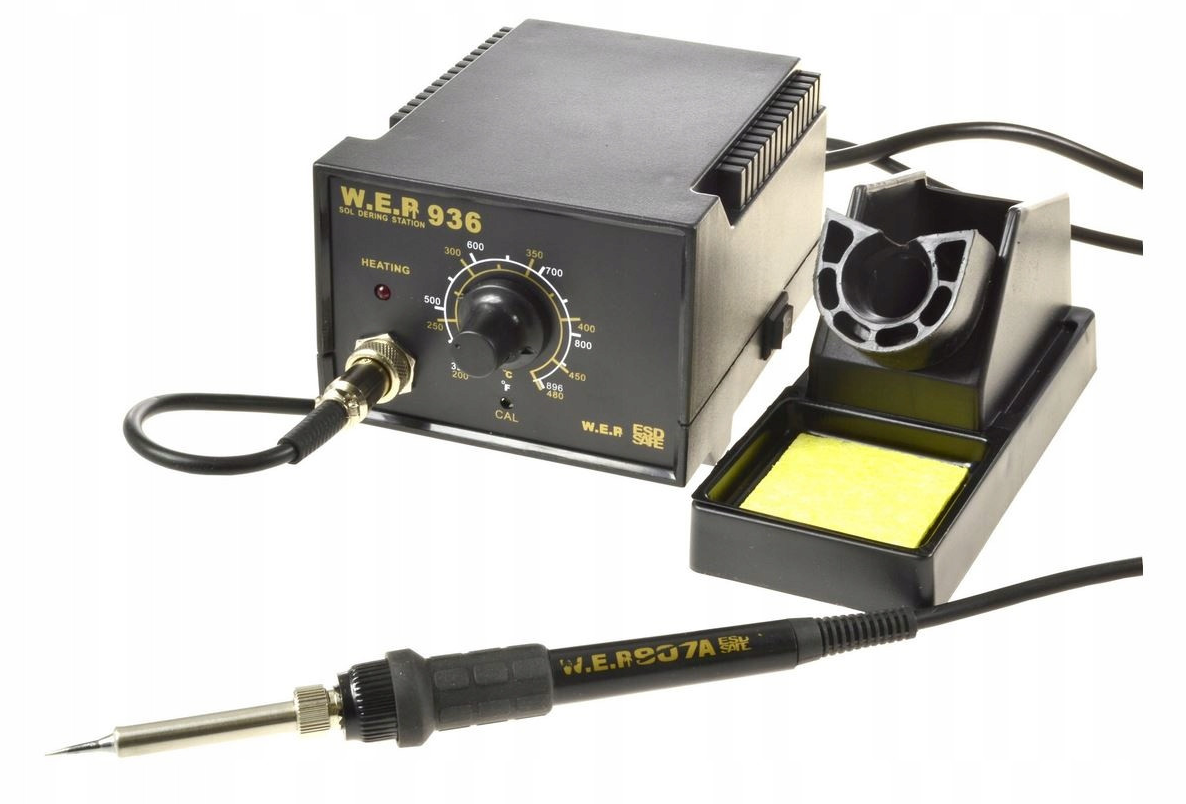

| Stacja lutownicza | 350°C, grot 2mm |  |
| Śruby M3 | 10mm długość |  |
Kroki montażu¶
Krok 1: Przygotowanie podstawy¶
Cel kroku
Przygotowanie i pozycjonowanie podstawowych elementów zamka
PDF: Wszystkie widoki powyżej pokazują różne perspektywy tego samego kroku
Instrukcja:
- Umieść podstawę na równej powierzchni
- Sprawdź orientację zgodnie z oznaczeniami
- Przygotuj śruby M3 (4 sztuki)
Uwaga
Upewnij się, że wszystkie powierzchnie są czyste przed montażem
Krok 2: Montaż mechanizmu¶
Video tutorial:
Video tutorial dostępny online:
Zeskanuj QR kod aby obejrzeć video tutorial
https://docs.ksm-tech.pl/video/step2-assembly
Instrukcja:
- Wsuń mechanizm w prowadnice
- Sprawdź płynność ruchu
- Dokręć śruby z momentem 2 Nm
Kontrola jakości¶
Lista kontrolna¶
- [x] ✅ Wszystkie śruby dokręcone
- [x] ✅ Mechanizm porusza się płynnie
- [ ] ⏳ Test blokady
- [ ] ⏳ Test elektroniki
Test funkcjonalny¶
Procedura testowa
- Sprawdź działanie mechaniczne (3x)
- Test blokady w pozycji zamkniętej
- Weryfikacja sygnałów elektronicznych
Dokumentacja końcowa¶
| Nr dokumentu | Wersja | Przygotował | Data wydania | Kategoria |
|---|---|---|---|---|
| SOP/LOCK/01 | 1.0 | Szymon Klause | 2025.08.20 | Montaż |
Informacje kontaktowe
KSM Tech Sp. z o.o.
W przypadku pytań skontaktuj się z działem technicznym
📧 tech@ksm-tech.pl | 📞 +48 123 456 789
