mSpaceLock - Instrukcja montażu

Status dokumentu

AktualnyHistoria

Status: Obowiązujący
Data: 2025.08.22 Autor: Szymon Klause

Wersja	Data	Zmiany
1.0	2025.08.22	Pierwsze wydanie

Narzędzia i materiały

Narzędzia - kliknij aby rozwinąć

Nazwa	Specyfikacja	Zdjęcie

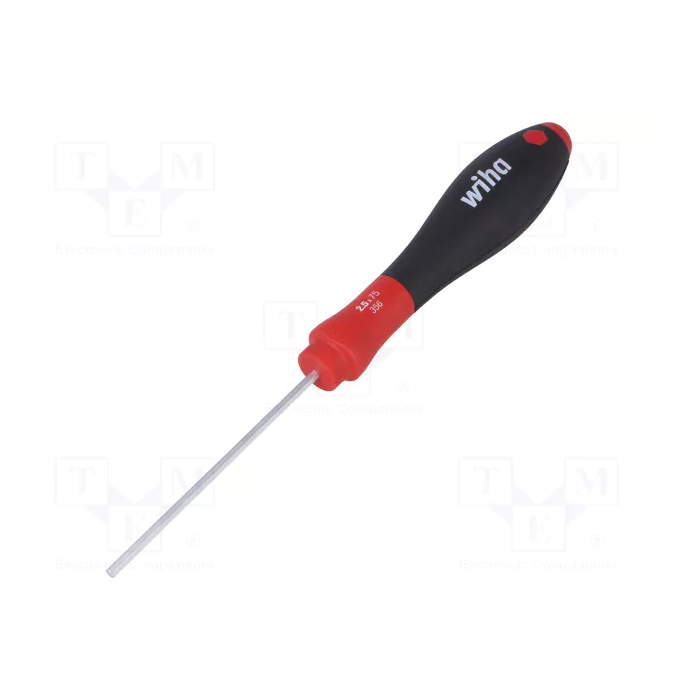

Wkrętak	imbus / hex 2.5

BOM komponentów - kliknij aby rozwinąć

Nr części	Opis	Ilość	Krok
ABC-123	mSpaceLock-S Bolt	1 szt	1
ABC-123	mSpaceLock-S Latch	1 szt	1
MEC-001	Śruba M4x6 Thin Head Hex 2.5	1 szt	1
ABC-123	mSpaceLock-S Handle	1 szt	2
MEC-002	Śruba stożkowa M3x5 A2 PH1	2 szt	2

Materiały eksploatacyjne - kliknij aby rozwinąć

Nazwa	Specyfikacja	Zdjęcie

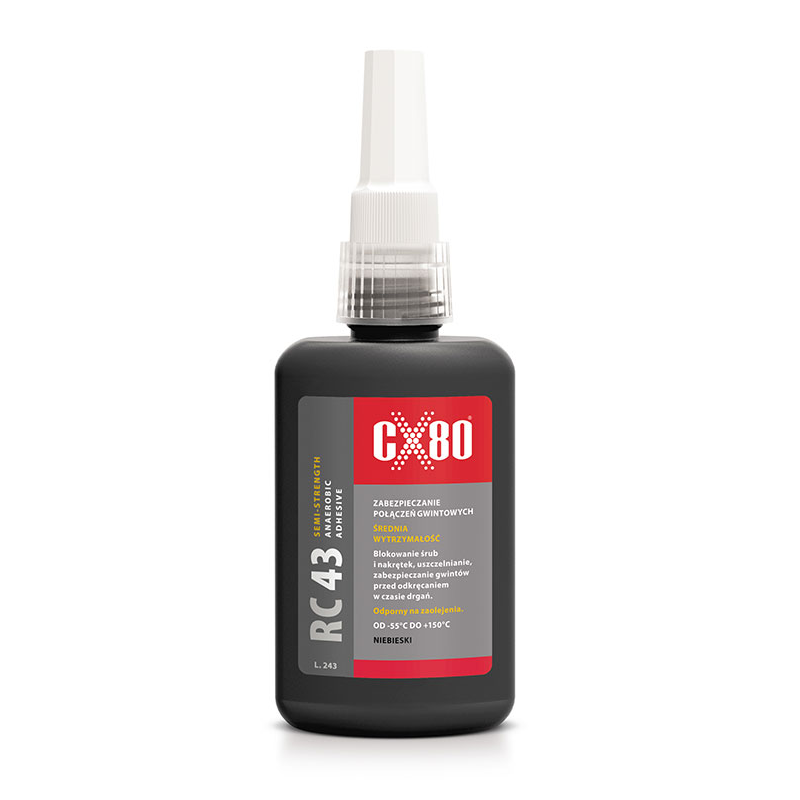

Klej anaerobowy (niebieski)	CX80 RC 43

Kroki montażu

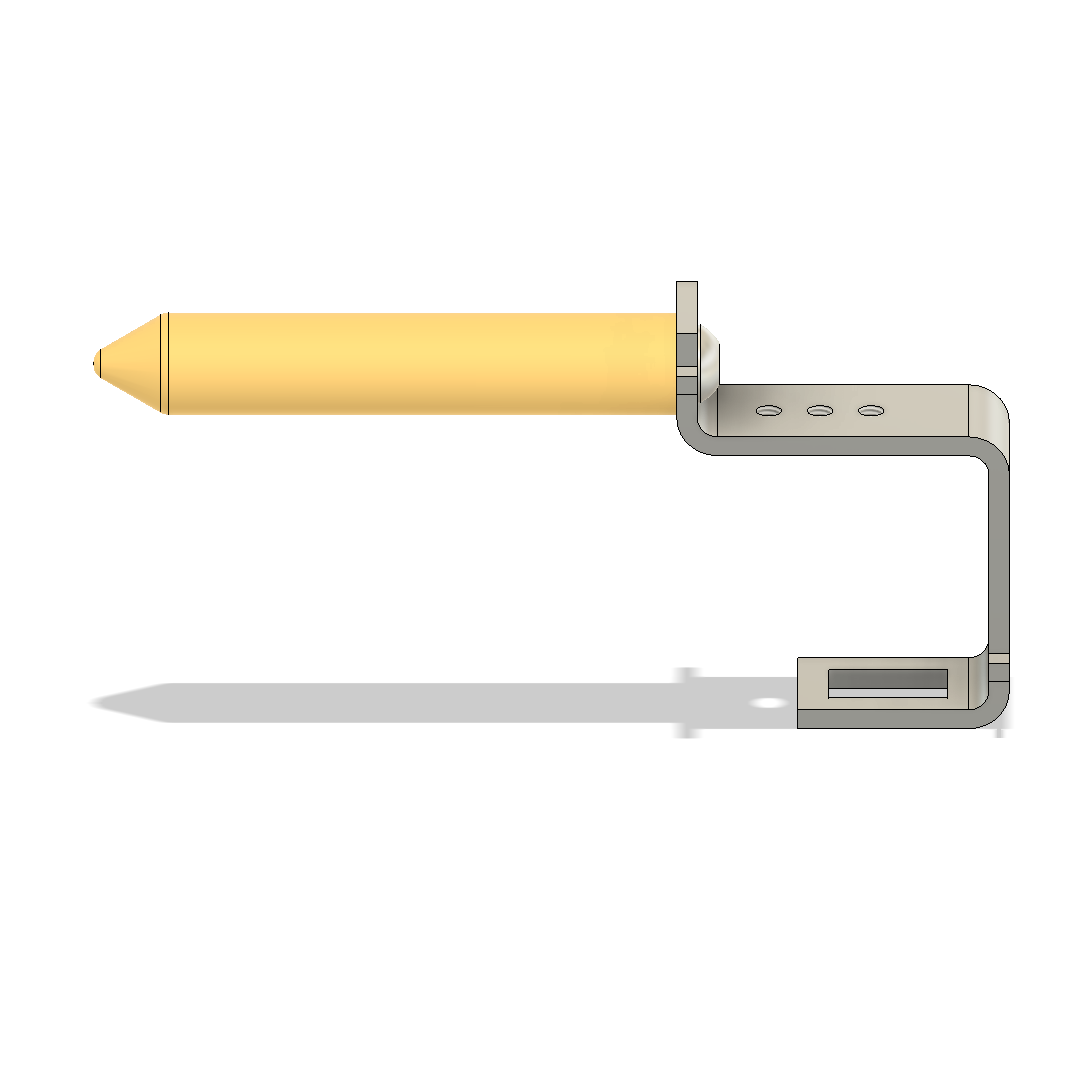

Krok 1: Montaż bolca

ABC

PDF: Wszystkie widoki powyżej pokazują różne perspektywy tego samego kroku

Instrukcja:

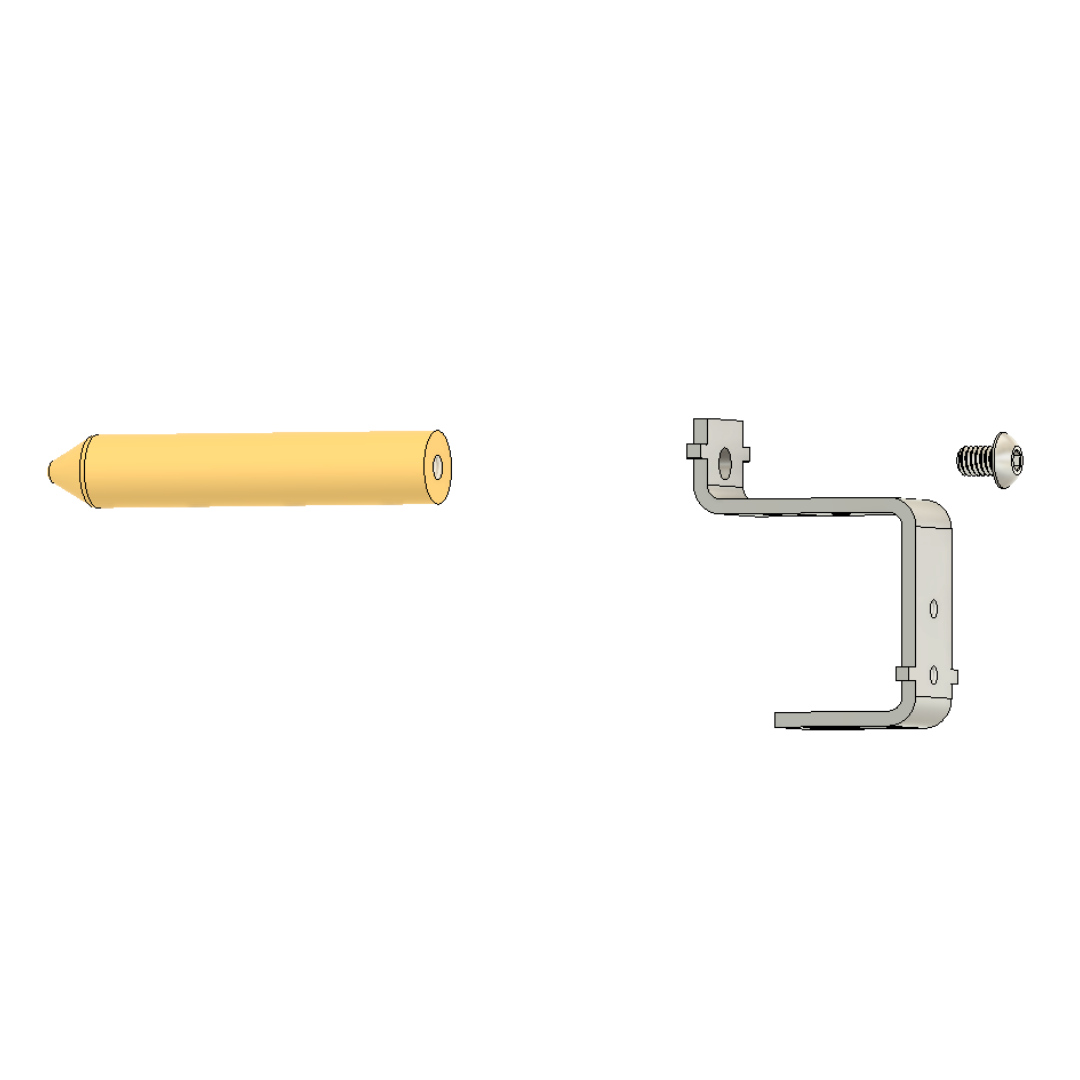

1. Przygotuj części zgodnie z BOM
2. Umieść śrubę M4 w otworze (obraz B)

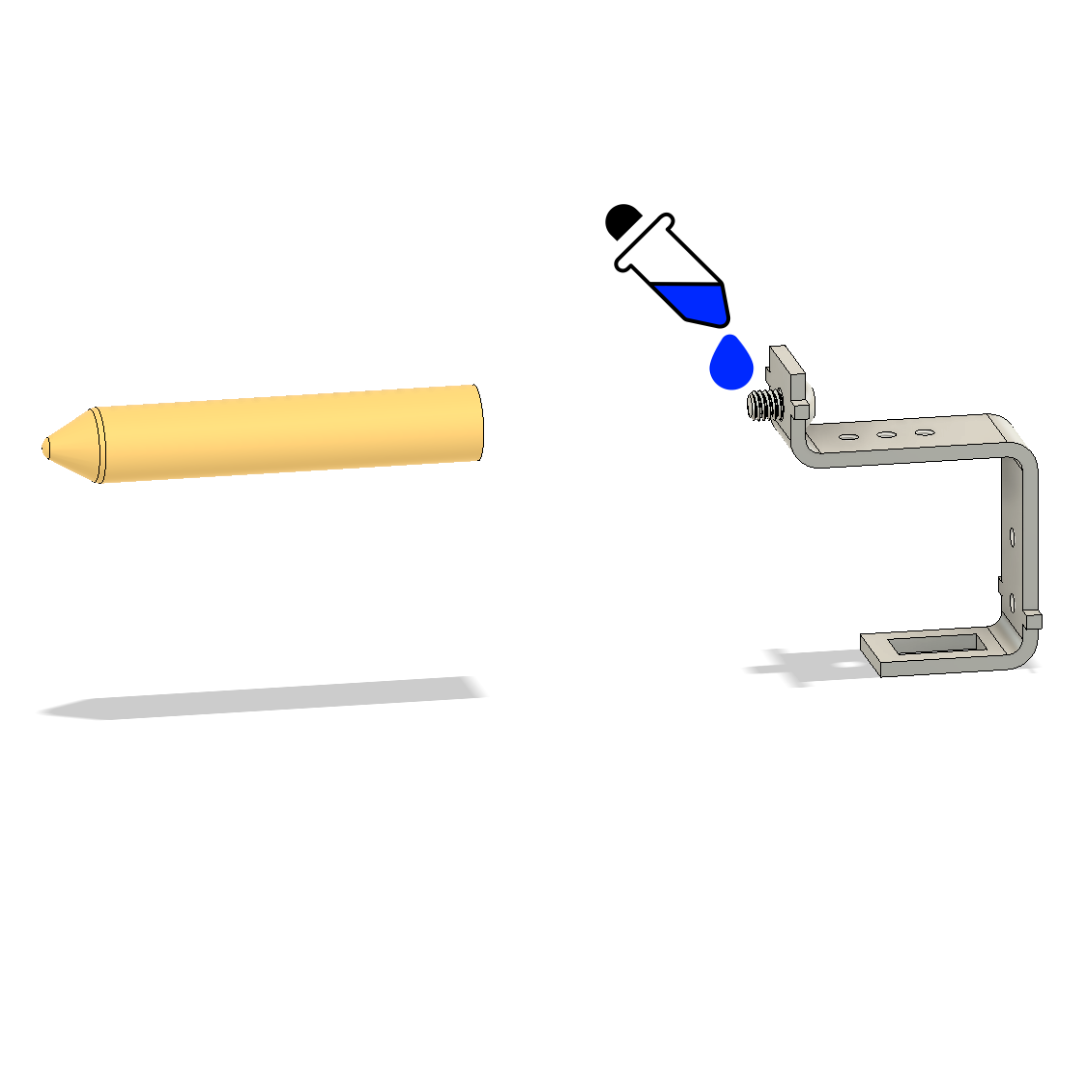

3. Nanieś klej anaerobowy na gwint śruby
4. Przykręć śrubą M4 bolec przy pomocy klucza imbusowego 2.5

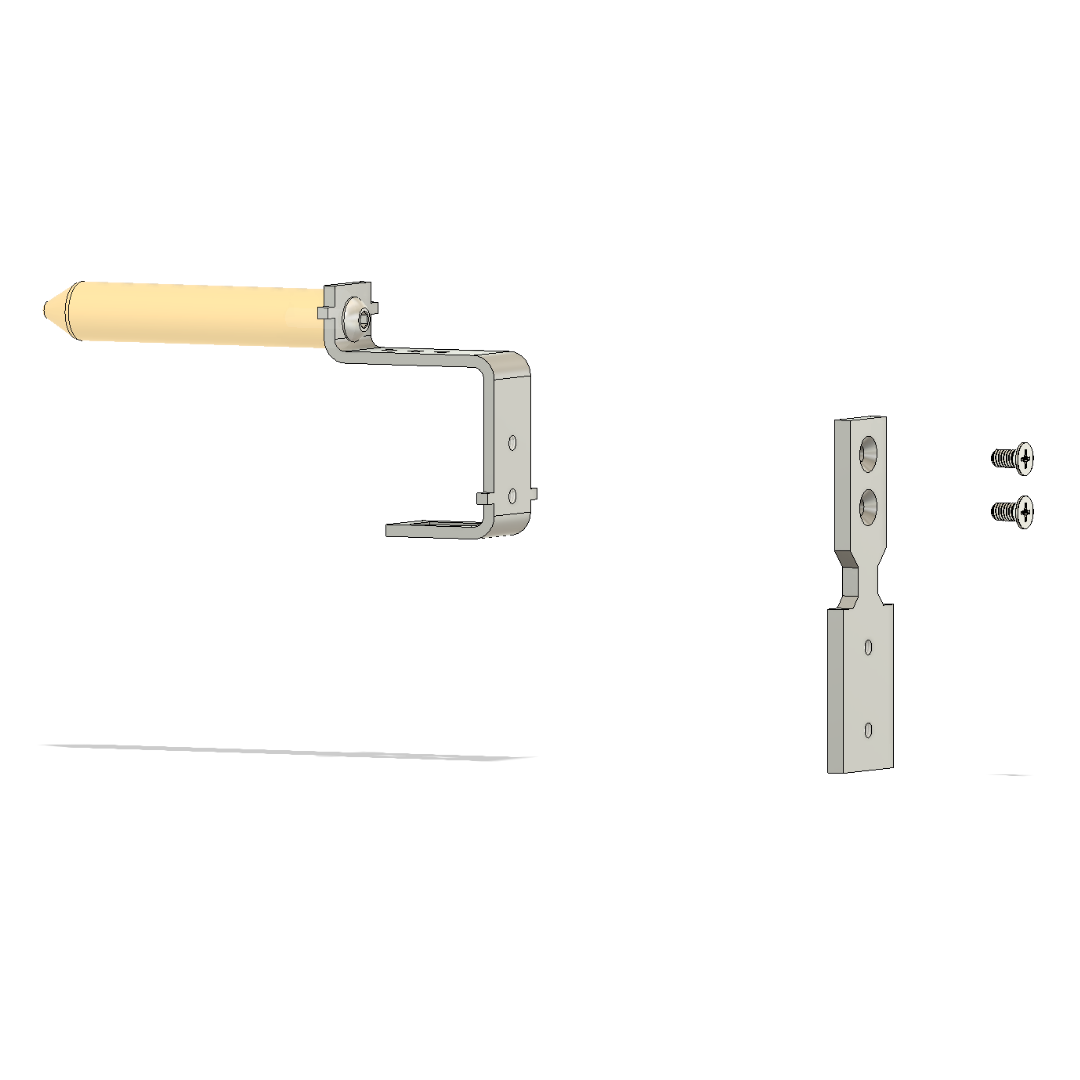

Krok 2: Montaż "handle"

AB

Instrukcja:

1. Przygotuj części zgodnie z BOM

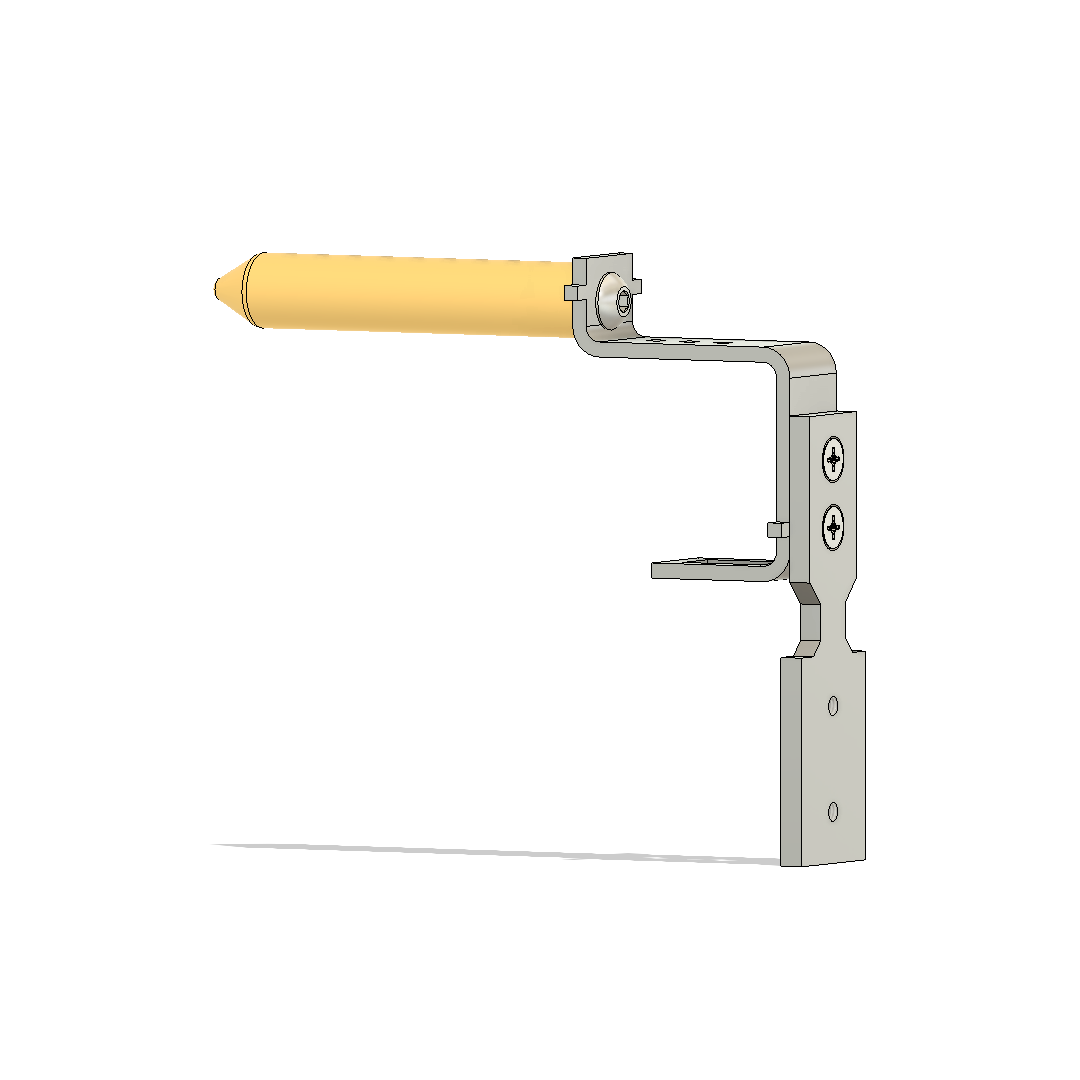

2. Skręć oba elementy śrubami M3 przy pomocy wkrętaka krzyżakowego PH1

Krok 3: Punkt mocowania sprężyny

ABCD

Instrukcja:

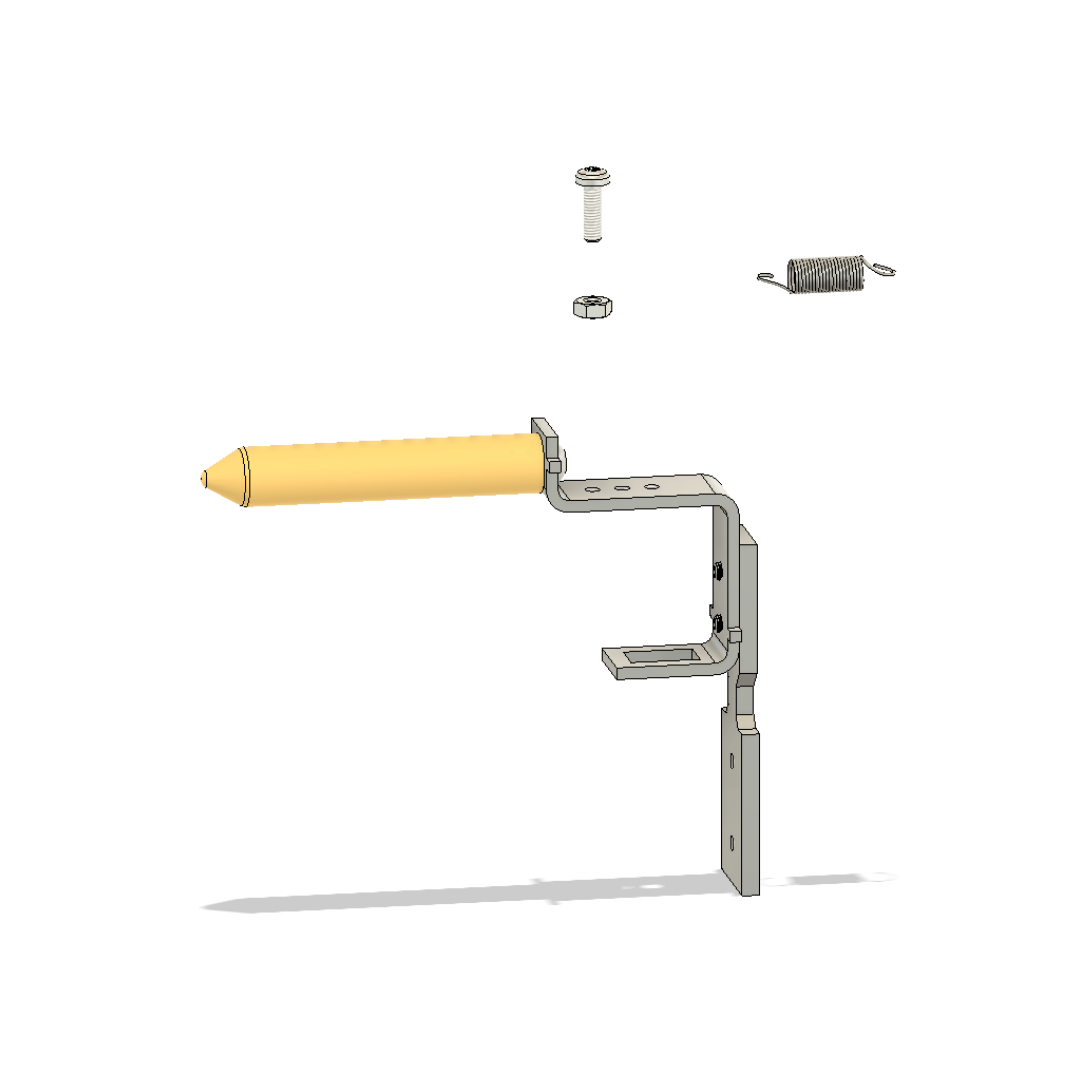

1. Przygotuj części zgodnie z BOM
2. Nałóż sprężynę na śrubę M3 oraz nakręć na nią nakrętkę
3. Na końcówkę śruby nałóż klej anaerobowy (obraz B)

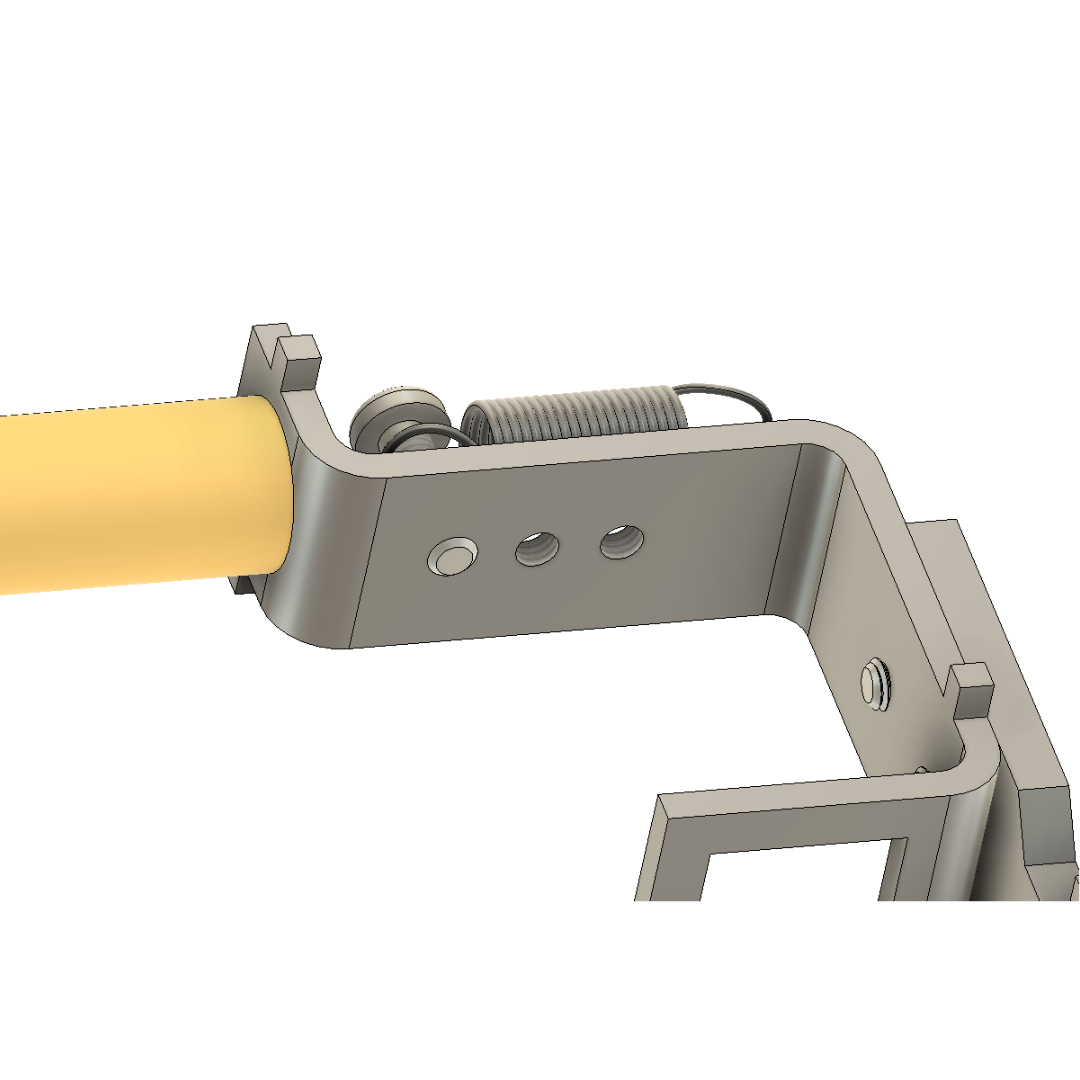

4. Przykręć śrubę M3 do punktu mocowania sprężyny tak aby śruba licowała z dolną powierzchnią elementu (obraz C)

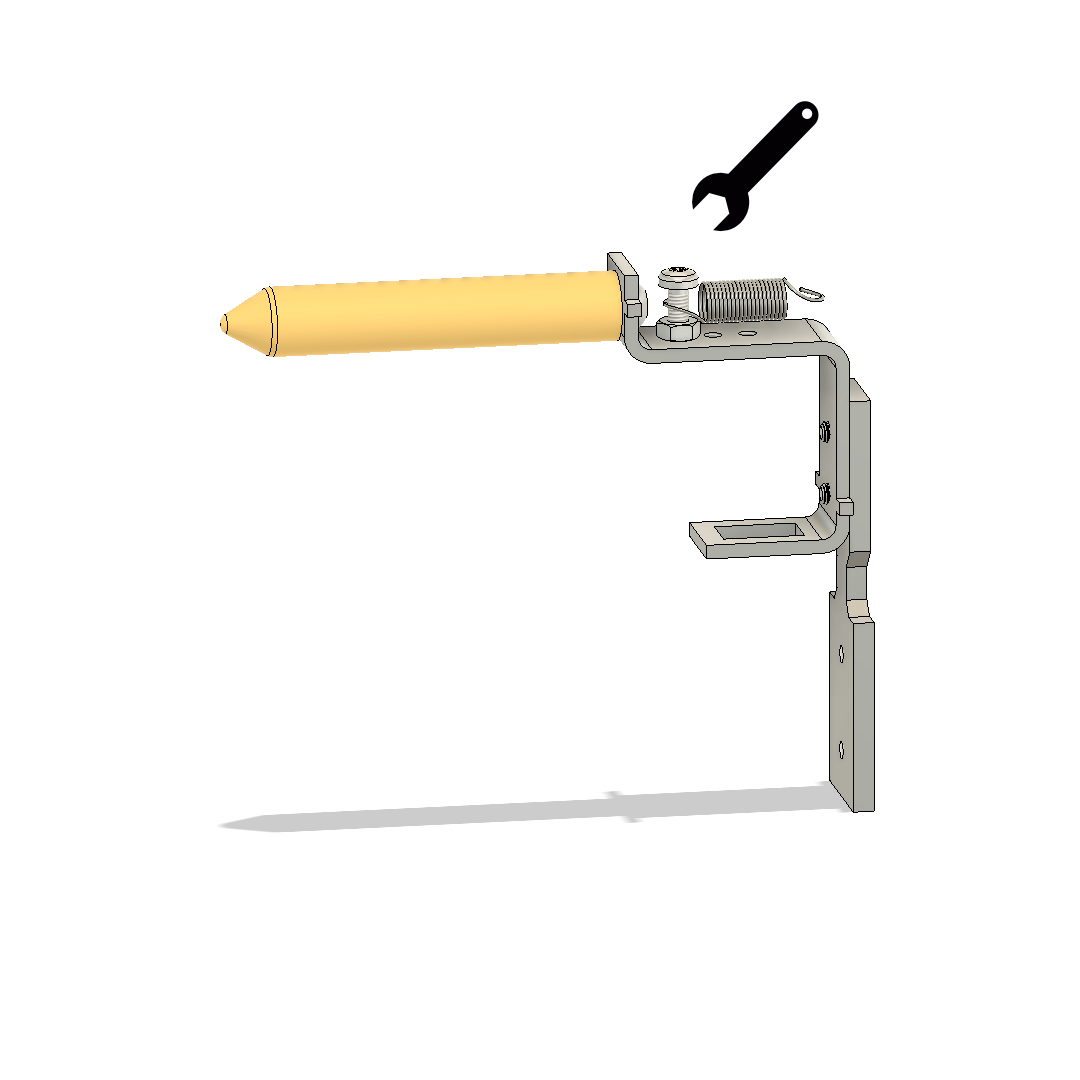

5. Dokręć nakrętkę na śrubie M3 aby skontrować połączenie (obraz D)

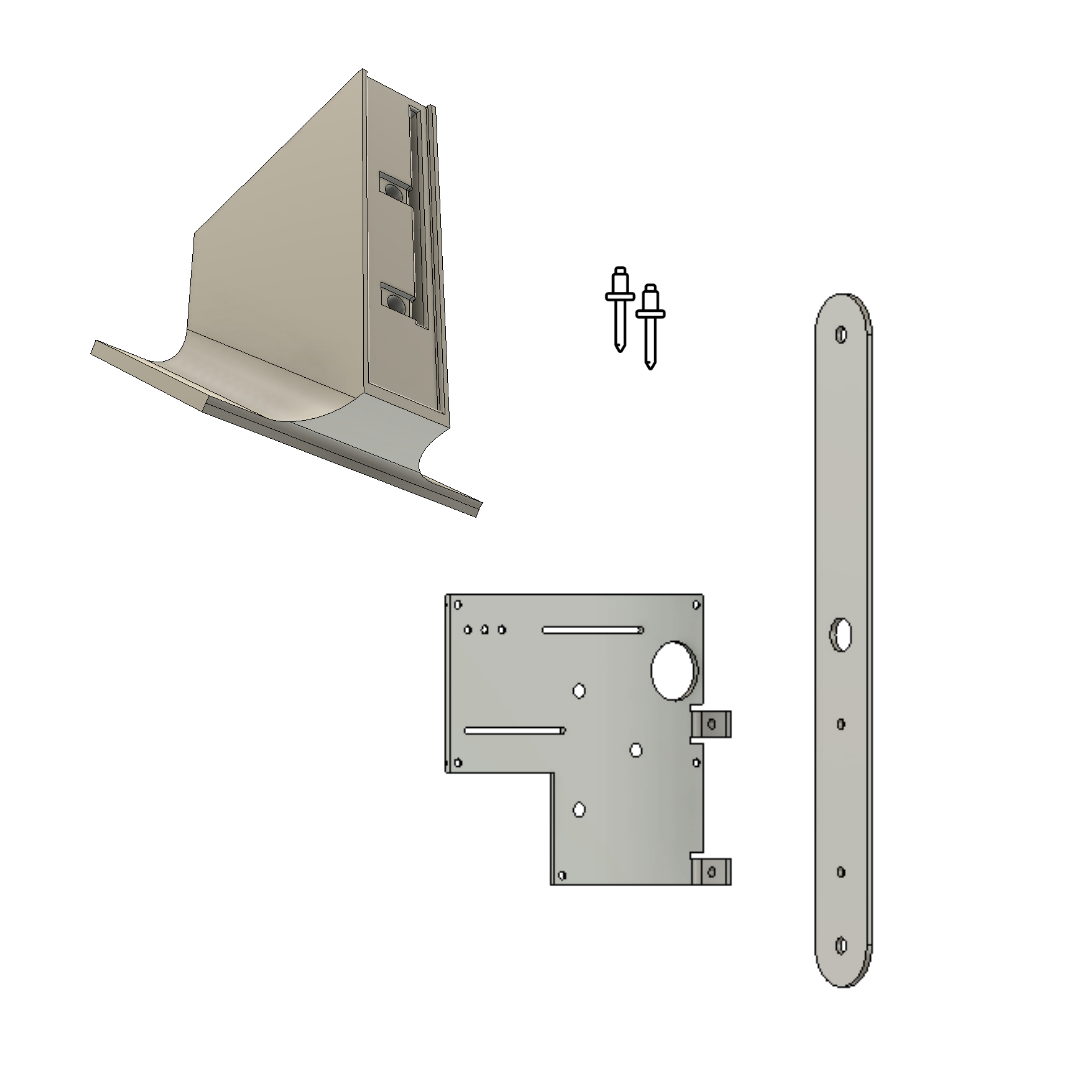

Krok 4: Nitowanie szyldu do lewej blachy

AB

Instrukcja:

1. Przygotuj części zgodnie z BOM

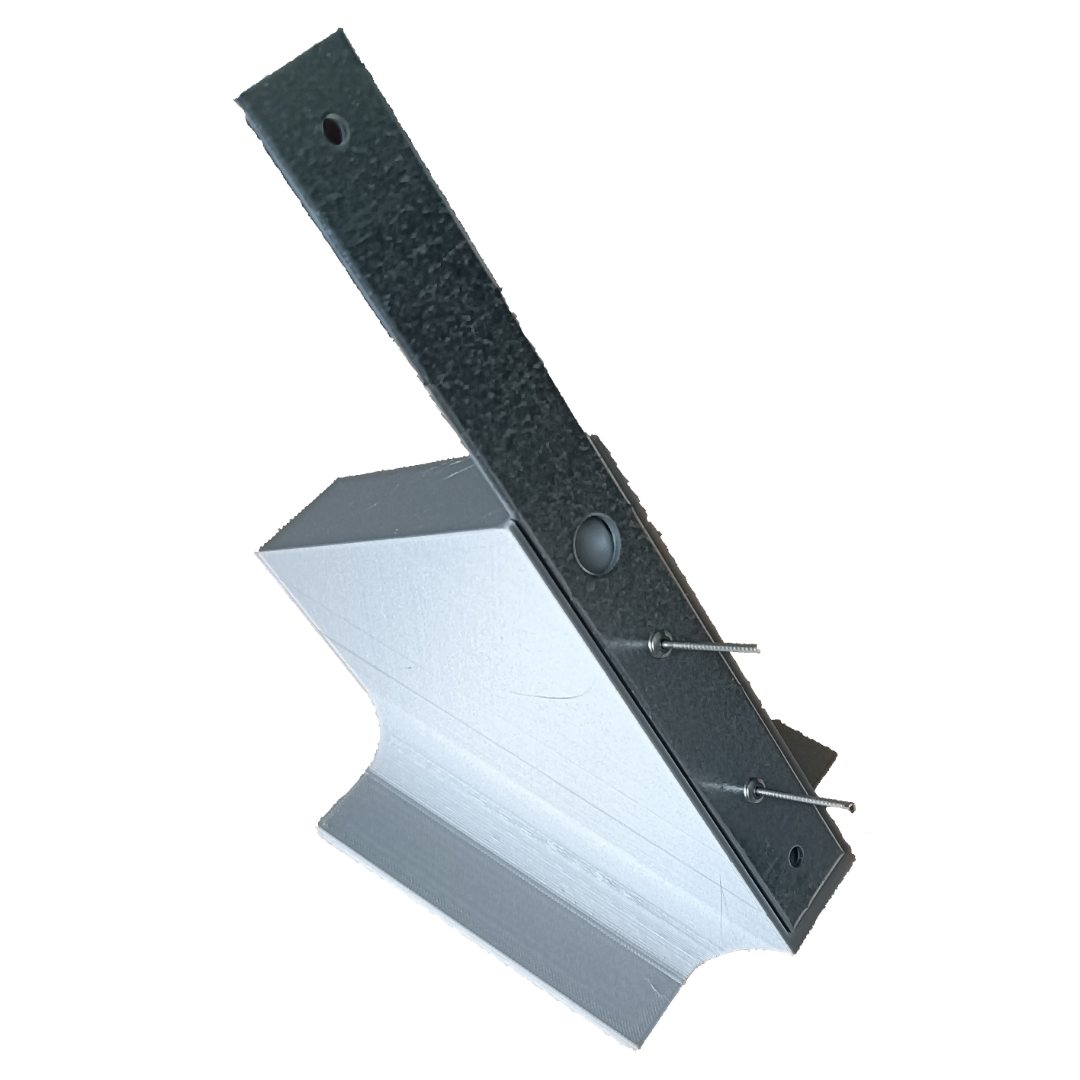

2. Umieść lewą blachę w jig-u następnie umieść szyld w odpowiedniej pozycji tak aby otwory się pokrywały (obraz B)
3. Umieść w otworach nity zrywalne
4. Użyj nitownicy aby trwale połączyć elementy
5. Sprawdź czy szyld jest stabilnie zamocowany

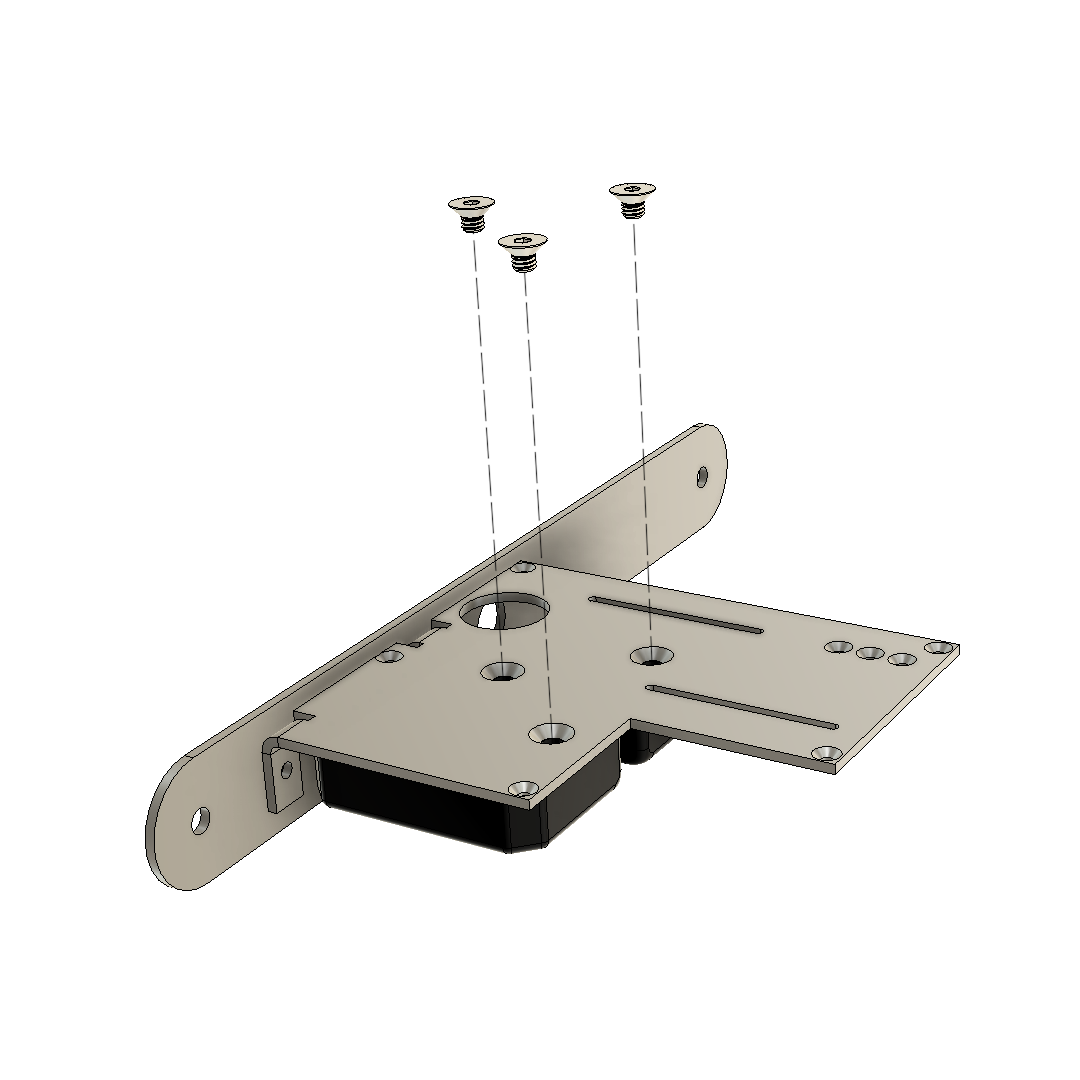

Krok 5: Przykręcenie elektrozamka

A

Instrukcja:

1. Przygotuj części zgodnie z BOM
2. Umieść elektrozamek w odpowiedniej pozycji
3. Przykręć elektrozamek za pomocą śrub M4 i wkrętaka krzyżakowego PH2

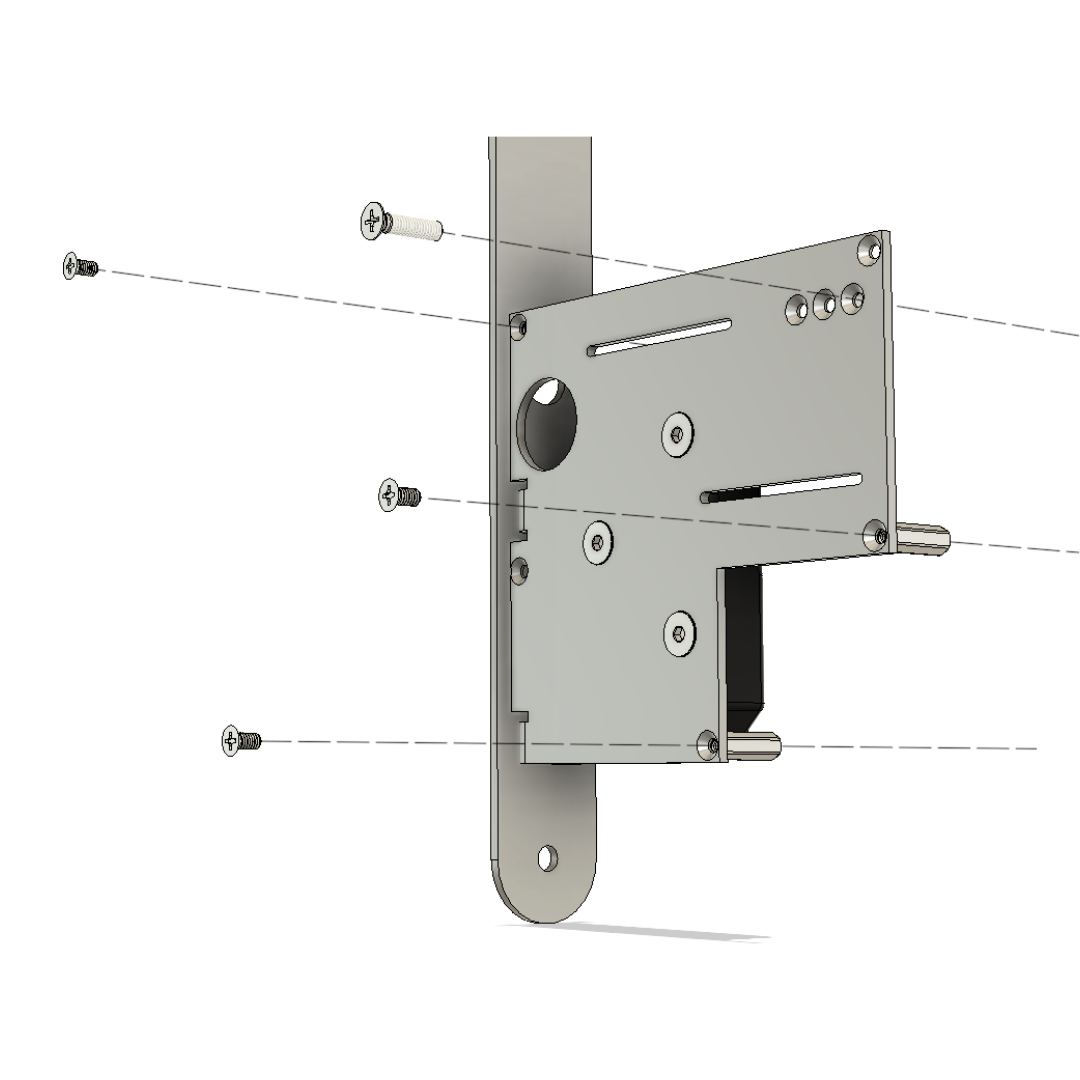

Krok 6: Montaż elementów dystansowych

BC

Instrukcja:

1. Przygotuj części zgodnie z BOM
   • 3x tulejka dystansowa 14mm
   • 3x śruba M3x6
   • 1x nakrętka M3
   • 1x śruba M3x12
2. Przykręć tulejki dystansowe do lewej blachy za pomocą śrub M3x6 (obraz B)
3. Przykręć śrubą M3x12 z nakrętką M3 do blachy w miejscu przeznaczonym na montaż sprężyny (obraz C)

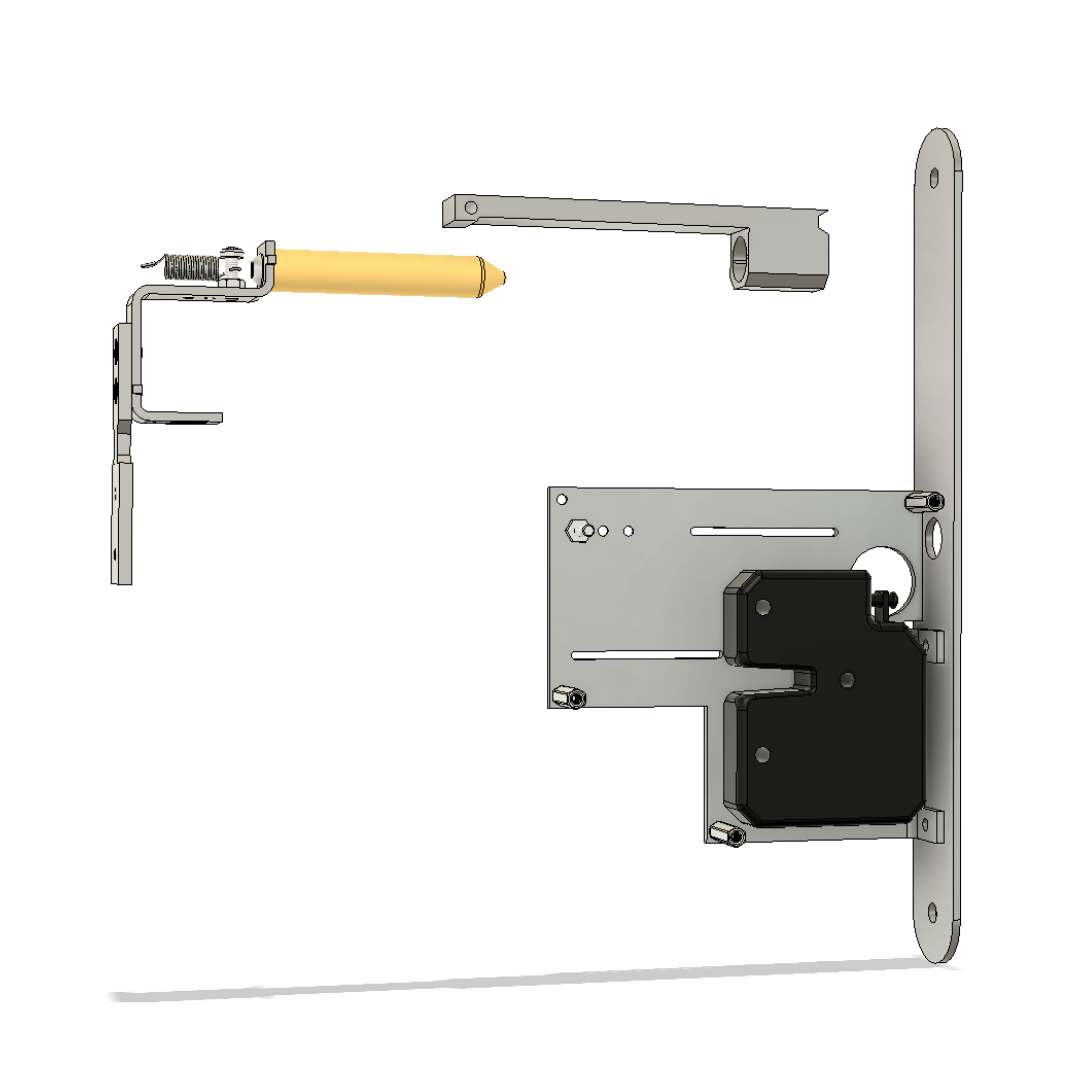

Krok 7: Montaż zespołu rygla

ABC

Instrukcja:

1. Przygotuj części zgodnie z BOM
2. Nanieś odrobinę smaru pędzelkiem na wypustki zespołu rygla (po obu stronach) oraz prowadnicę z w blasze.
3. Upewnij się że wydruk 3D prowadnicy jest czysty i wolny od zanieczyszczeń (szczególnie w miejscu prowadzenia bolca)
4. Upewnij się że tulejka dystansowa oznaczona na rysunku jest prawidłowo umiejscowiona

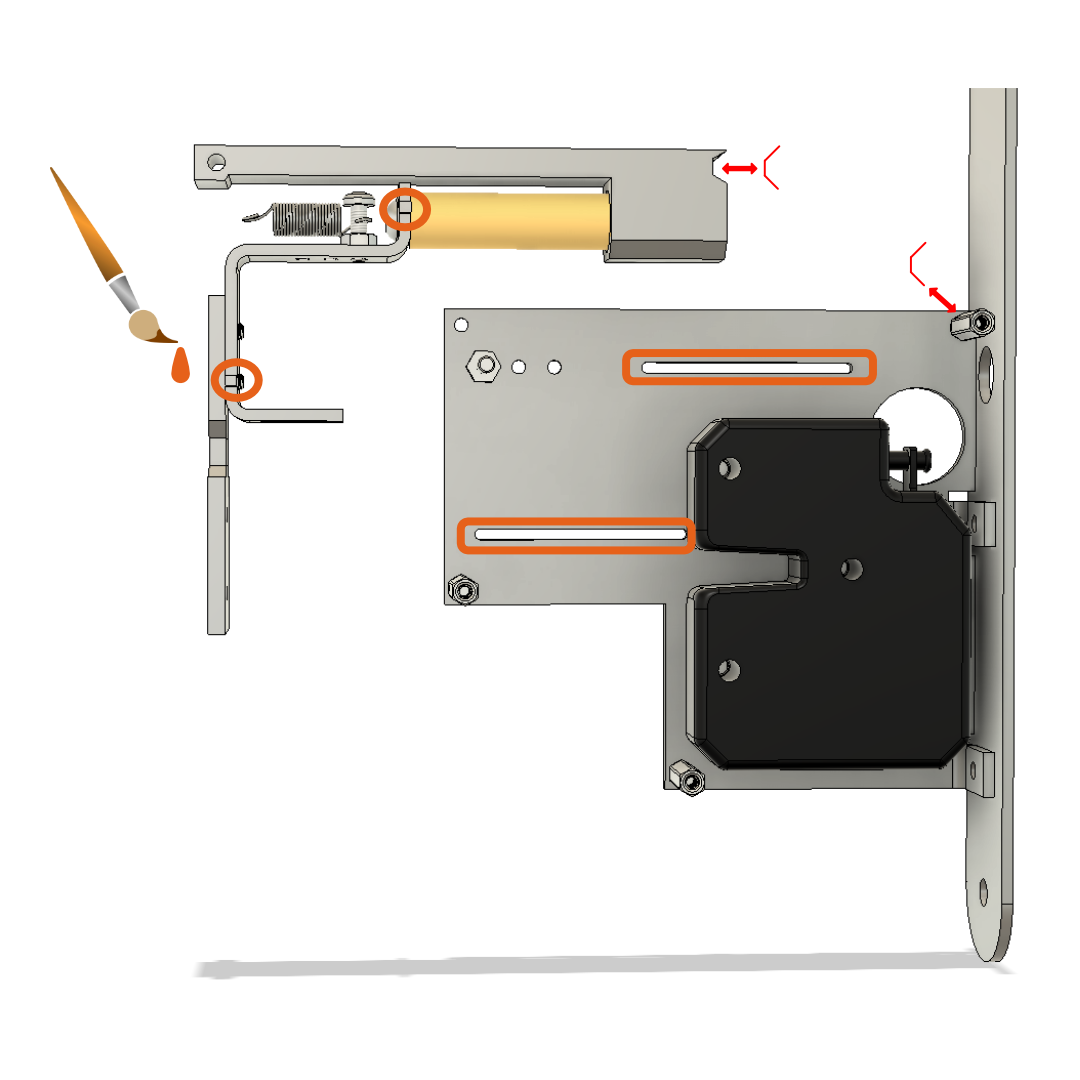

5. Wsuń bolec w prowadnicę (obraz B)

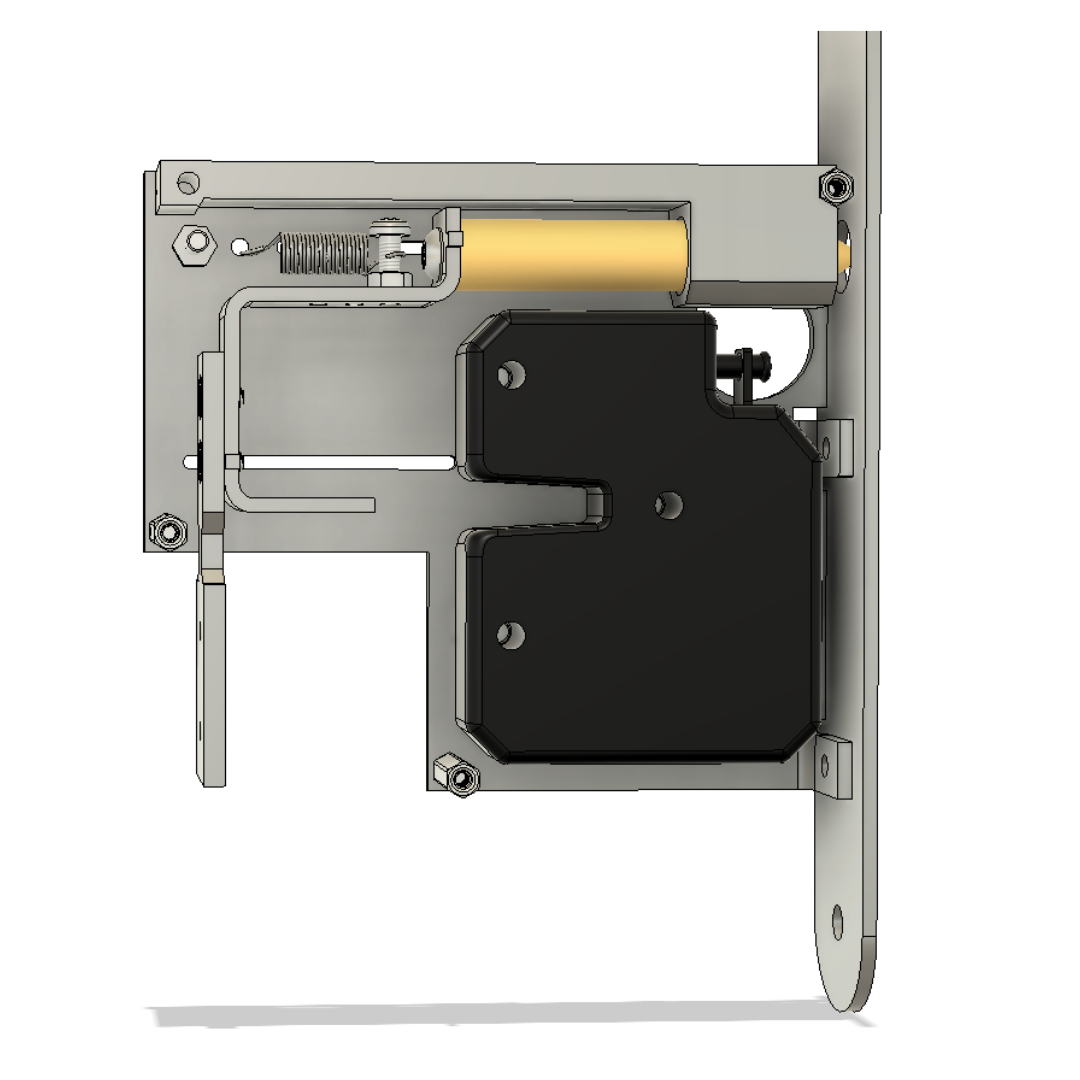

6. Zamontuj zespół rygla w blasze (obraz C)
7. Luźny koniec sprężyny umieść na śrubie M3x12

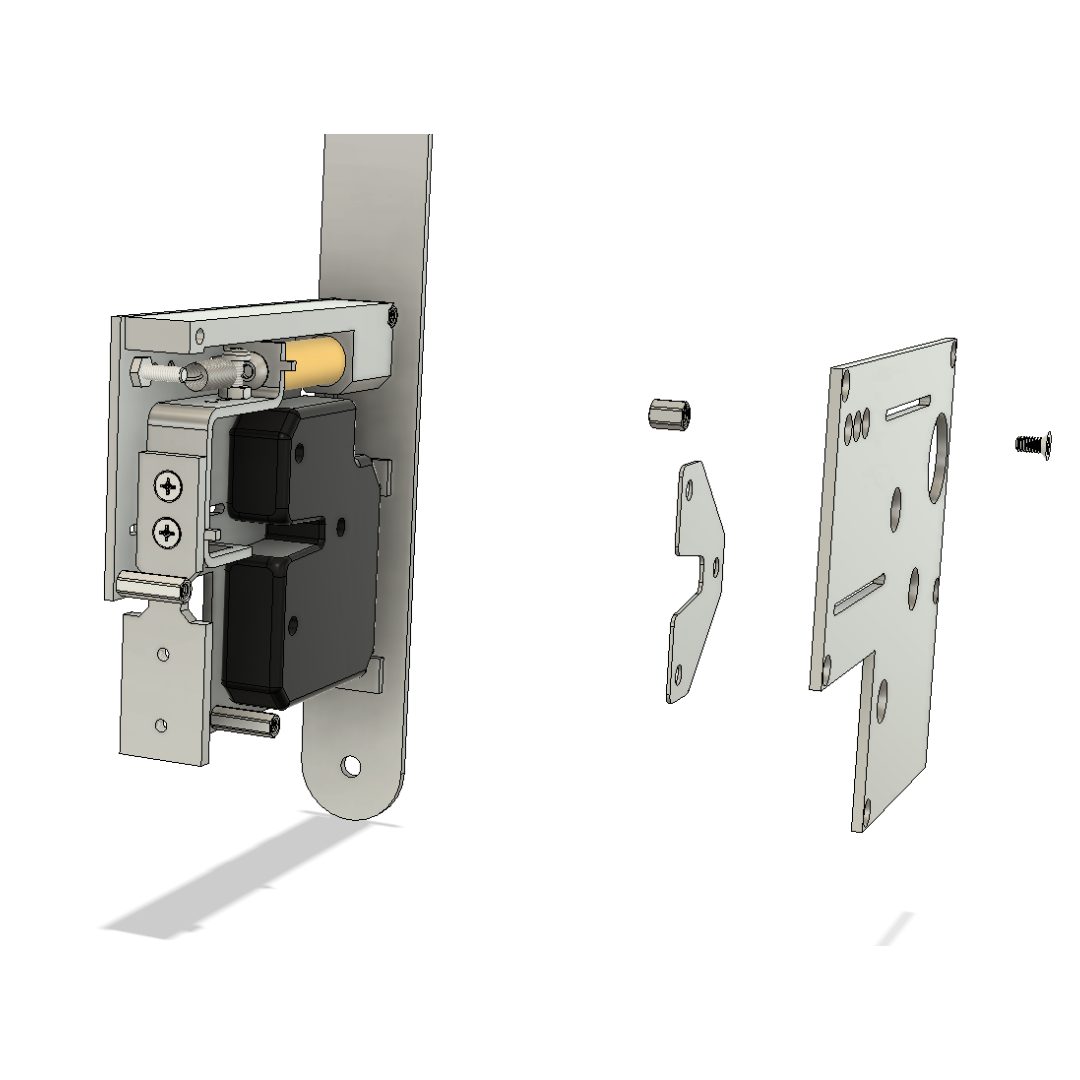

Krok 8: Montaż prawej blachy

ABCDE

Instrukcja:

1. Przygotuj części zgodnie z BOM
2. Śrubę M3x6 wraz z tuleją 5mm przymocuj do prawej blachy w miejscu odpowiadającym śrubie trzymającej sprężynę. Nie dociągaj śruby do oporu, pozwól aby tulejka mogła się obracać (obraz B)
3. Umieść podkładkę 3D na elektrozamku

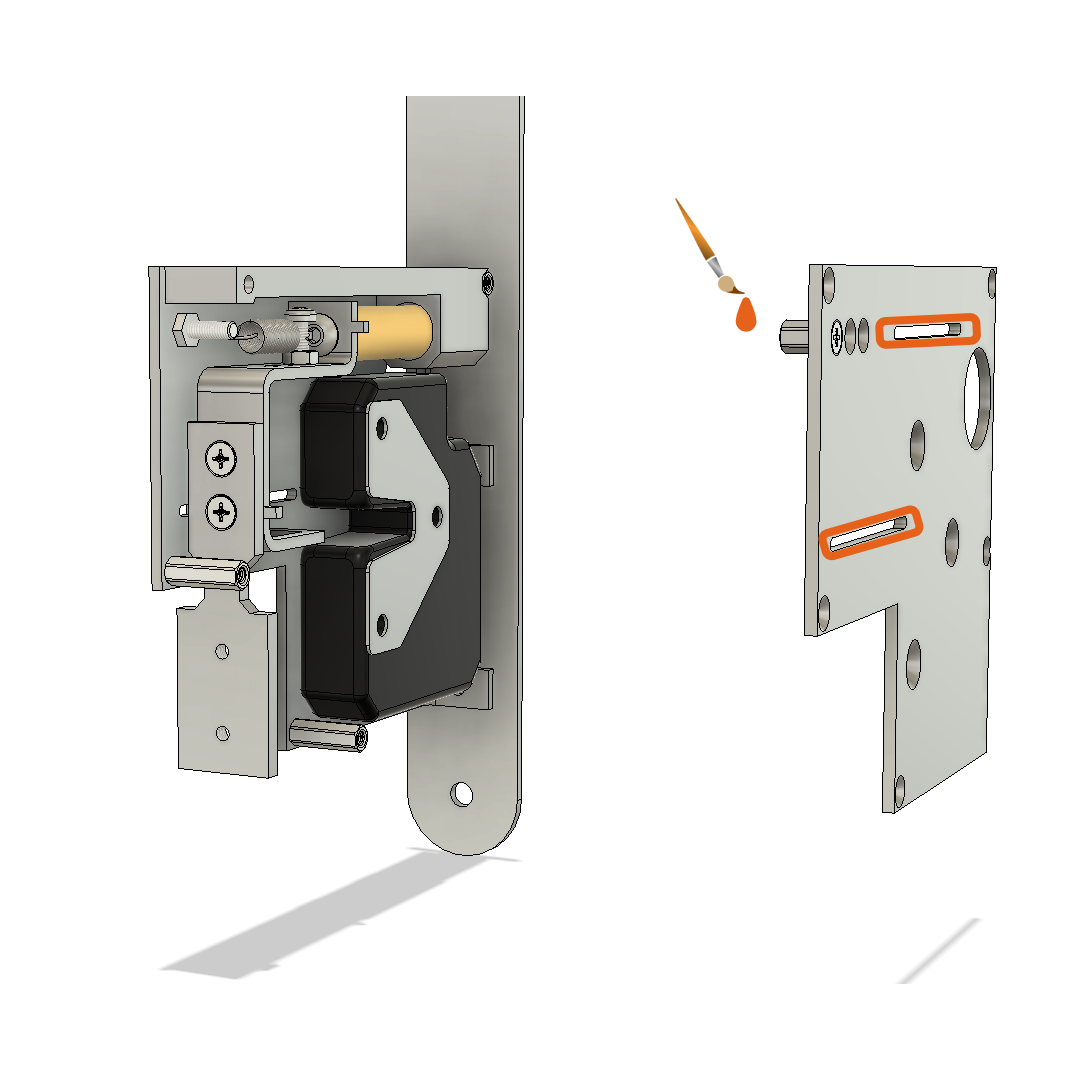

4. Posmaruj smarem prawą blachę od wewnętrznej strony w miejscu styku z zespołem rygla. (obraz B)
5. Zamontuj prawą blachę, upewnij się że podkładka 3D jest prawidłowo umiejscowiona.
6. Przykręć śrubami M4 elektrozamek do prawej blachy, upewnij się że podkładka 3D jest prawidłowo umiejscowiona.

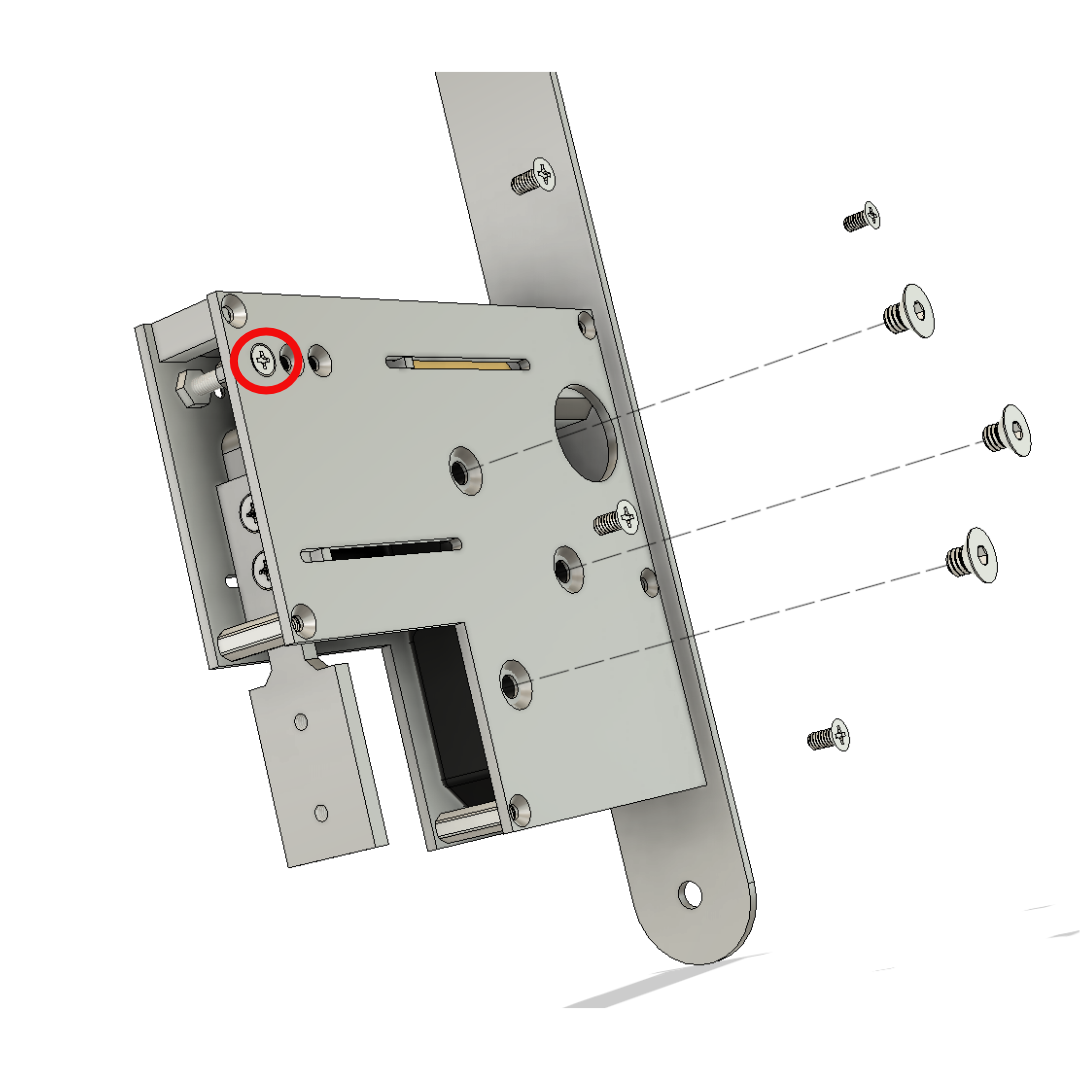

7. Dokręć śrubę M3x6 z tulejką do śruby na której zamocowana jest sprężyna (oznaczone czerwonym kółkiem, obraz C).

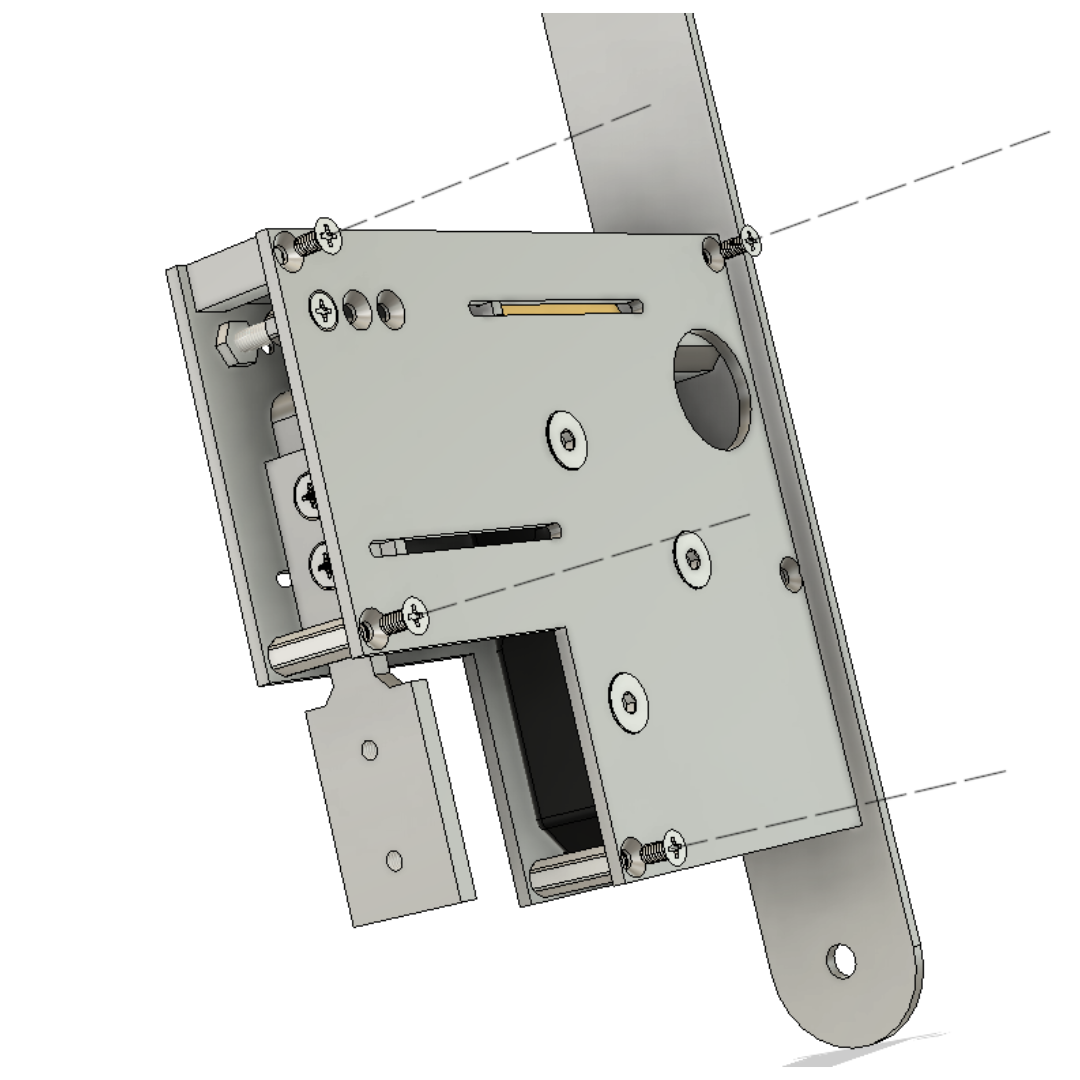

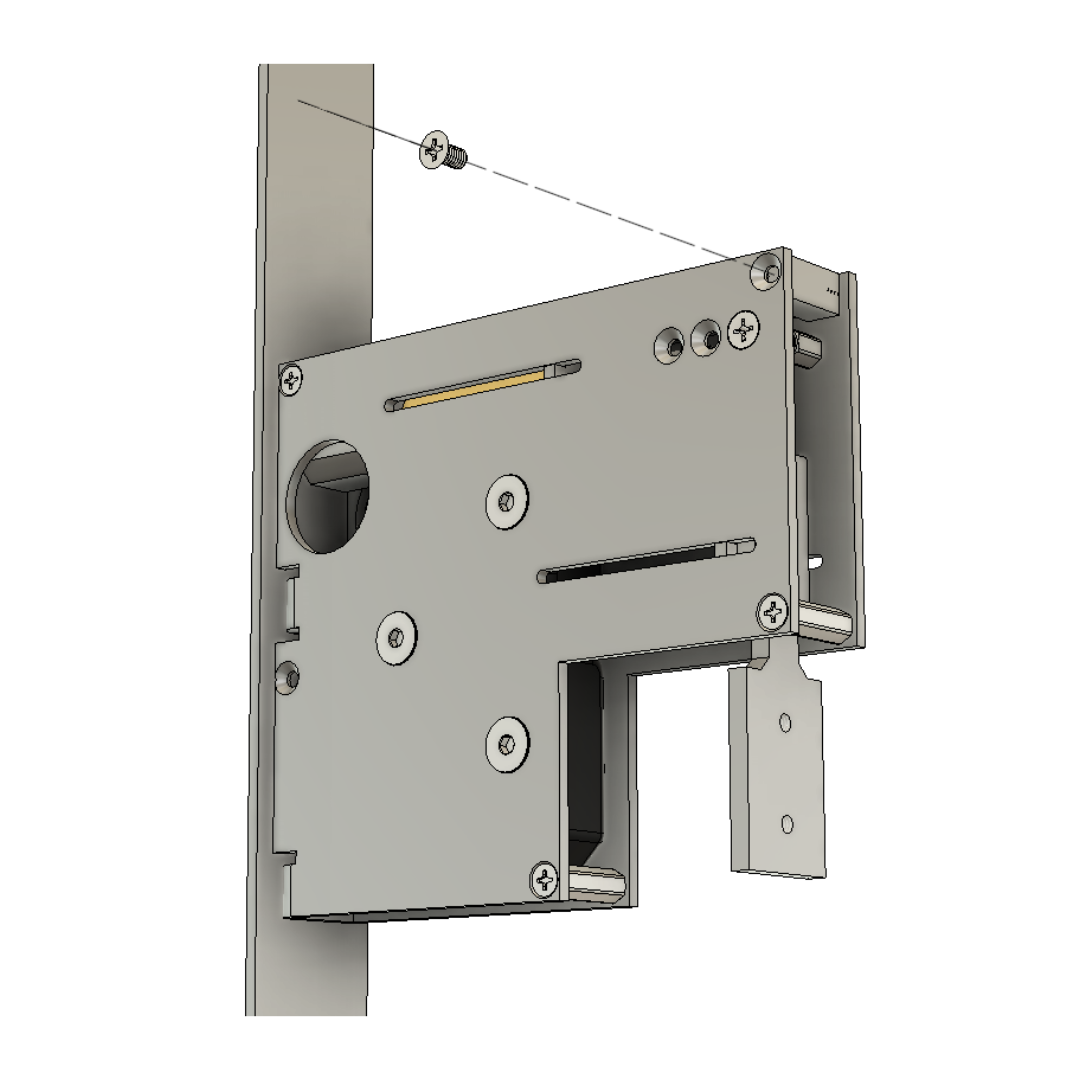

8. Dokręć pozostałe śruby M3x6 w prawej blachy (obraz D i E).

Video tutorial

Video tutorial:

Video tutorial dostępny online:

Zeskanuj QR kod aby obejrzeć video tutorial
https://youtu.be/4dxZyqY9D9s

Kontrola jakości

Lista kontrolna

• [ ] Wszystkie śruby dokręcone
• [ ] Prowadnice nasmarowane smarem
• [ ] Klej anaerobowy naniesiony na kluczowe połączenia
• [ ] Mechanizm porusza się płynnie
• [ ] Test blokady
• [ ] Test zwolnienia blokady

Test funkcjonalny

Procedura testowa

1. Sprawdź działanie mechaniczne (3x)
2. Test blokady w pozycji zamkniętej
3. Test zwolnienia blokady i pełnego otwarcia mechanizmu

Dokumentacja końcowa

Nr dokumentu	Wersja	Przygotował	Data wydania	Kategoria
SOP/LOCK/01	1.0	Szymon Klause	2025.08.24	Montaż

---
